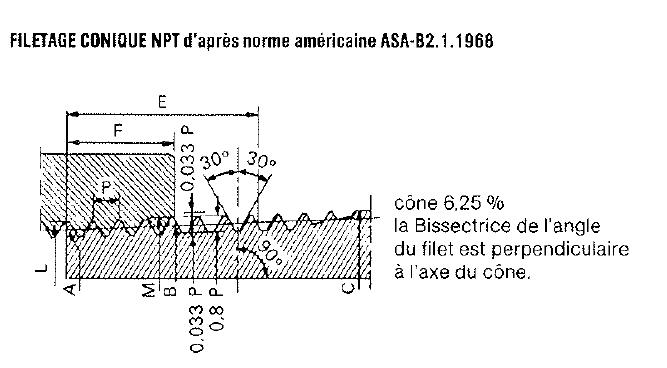

Filetage conique NPT
Dimensions de fabrication
Les filetages NPT sont des raccords de tuyauterie côniques avec étancheïté sur les filets. Ces filetages répondent à la norme américaine ANSI. Ces filetages sont utilisés aux Etats Unis et au Canada.
Valeurs pour G76 en tournage
G0 X1 Z1
G76 Paabbcc Q1 R1
G76 X2 Z2 R2 P2 Q2 Ff
R2: pente
P2: hauteur du filet
Ff: pas
NPT INTERRIEUR
- X2= M - (6,25/100*absZ2)
- R2 = 6,25/2/100*(Z1-absZ2)
- P2 = 0,8F

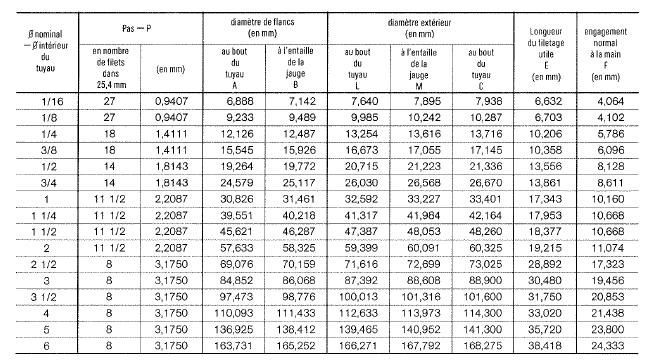

M: diam ext à l'entaille de la jauge. Voir tableau ci-dessus.
NPT EXTERIEUR
- X2 = L - 2*P2 + 6,25/100*absZ2
- R2 = - [6,25/2/100*(Z1+absZ2)]
- P2 = 0,8F
L = diam ext au bout du tuyau. Voir tableau ci-dessus.
